SVA1000X 系列矢量网络&频谱分析仪 主要特性- 频率范围9 kHz~1.5 G/3.2 GHz/7.5 GHz
- 矢量网络分析范围100 kHz ~最高7.5 GHz
- 显示平均噪声电平DANL< -165 dBm/Hz
- 相位噪声< -98 dBc/Hz
- 标配跟踪源和前置放大器
概述

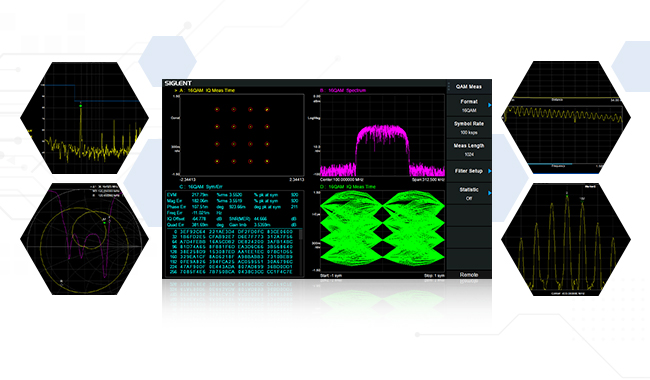

多功能加持：5合1 矢量网络分析+ EMI预兼容测试+ DTF电缆和天线测量+ 频谱分析仪+调制分析= SVA1000X
SVA1000X作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪， 采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计， 各项指标均达到了国际同类产品的领先水平，既具备SSA3000X频谱仪系列的全部功能和性能， 也通过内置100k-7.5G的定向耦合器，亦是一款功能完整的双端口单方向矢量网络分析仪。 同样体积，更多功能，是教育教学和射频工程师的利器。
矢量网络分析 频率范围从最低100 kHz到最高7.5 GHz：
· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；

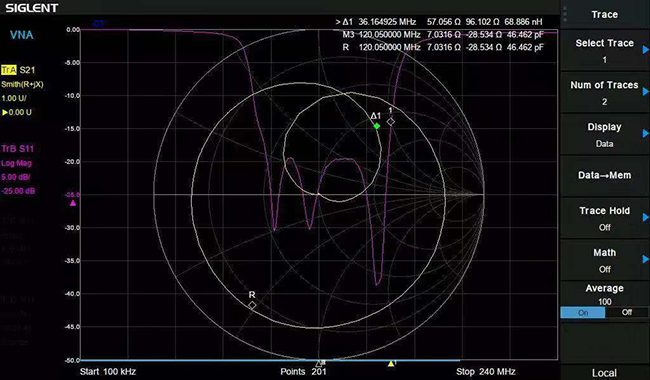

· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析， 可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；
低成本的EMI预兼容测试方案 在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源

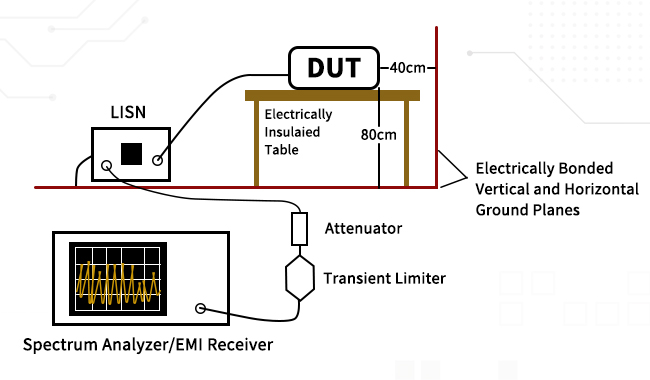

· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程

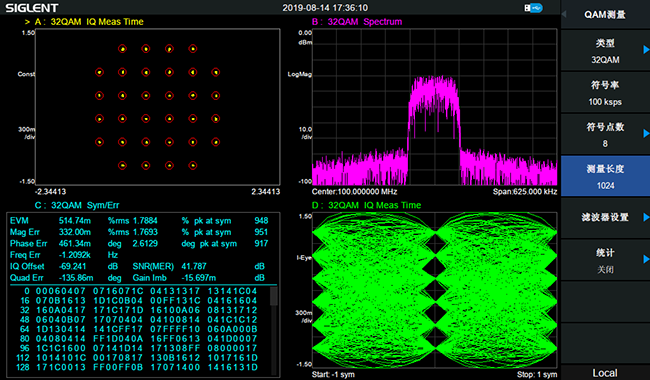

调制分析，深度剖析调制信号 具备丰富的解调分析功能：
· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能
· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力
· 具备眼图，星座图，相位图，属于，频域，误差域等多种分析格式

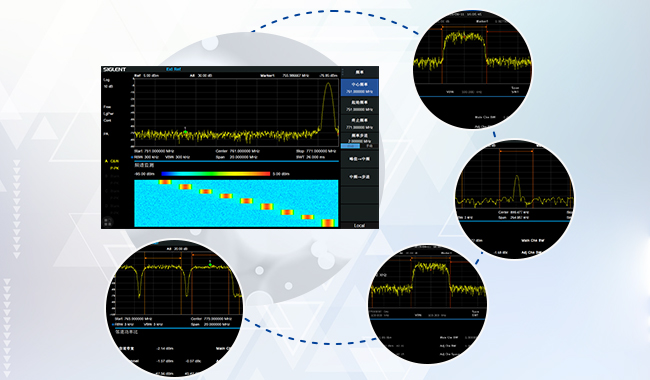

丰富的信号功率测量 · 信道功率(CHP, Channel Power)
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 载噪比(CNR, Carrier Noise Ratio)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 谐波分析(Harmonic measurement)，
· 频谱监测瀑布图(Spectrum Monitor)
极简设计，便捷好用
现代工业设计，大气简洁的显示界面和操作方式

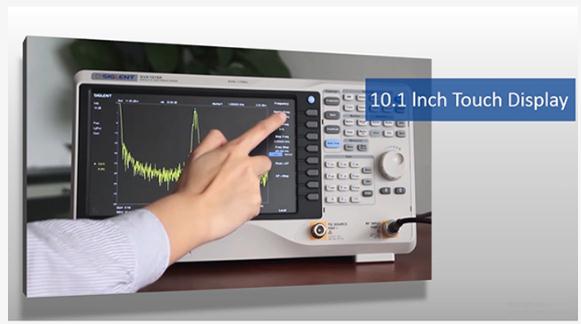

多点电容触摸屏，支持鼠标和键盘
支持屏幕编辑和保护
高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作
规格参数 | 型号 | SVA1015X | SVA1032X | SVA1075X | | 频率范围 | 9 kHz ~ 1.5 GHz | 9 kHz ~ 3.2 GHz | 9 kHz ~ 7.5 GHz | | 分辨率带宽 | 1 Hz ~ 1 MHz | 1 Hz ~ 1 MHz | 1 Hz ~ 3 MHz | | 显示平均噪声电平 | -156 dBm/Hz | -161 dBm/Hz | -165 dBm/Hz | | 相位噪声 | <-99 dBc/Hz | <-98 dBc/Hz | <-98 dBc/Hz | | 三阶交调 | +8 dBm | +10 dBm | +14 dBm | | 全幅度精度 | <1.2 dB | <0.7 dB | <0.7 dB | | 跟踪源 | 标配 | 标配 | 标配 | | 多点触摸屏 | 标配 | 标配 | 标配 | | 校准件 | 选配 | 选配 | 选配 | | 电缆故障点定位 | 选配 | 选配 | 选配 | | 高级测量套件 | 信道功率，邻道抑制比，占用带宽，时域功率，载噪比，三阶交调分析，谐波分析，瀑布图 | | EMI预兼容测试套件 | EMI滤波器，准峰值检波器，免费EasySpectrum上位机软件 | | 数字和模拟调制分析 | ASK，FSK，AM，FM，QAM，PSK，MSK | | | 通信接口 | USB Device，USB Host（可扩展鼠标和键盘，USB-GPIB卡），LAN | | | 远程驱动 | 支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驱动 | | | 远程控制软件 | Easy Spectrum上位机软件，网络浏览器，NI-MAX，File Explorer | |
|
